1、      產品特點

2  外形尺寸：底座840×500mm，高度2100～2700mm可調。

2  殼體材質：金屬。

2  總重量：82kg。

2  信號燈規格：Φ250，四面，紅、黃、綠三合一。

2  輸出信號燈數量：12路，兩個方向分別輸出左轉、滿盤紅黃綠燈。

2  運行方式：定周期、黃閃、關燈、多時段、手動。

2  可選配無線遙控手動功能，遙控可靠距離大于30米。

2  大可設時段數量：8個。

2  可設相位方案：8套，每套相位方案大可設相位數量：8步。

2  配置蓄電池容量：12V/65AH。

2  蓄電池充滿后連續工作時間：大于5天。



2、      產品詳細信息介紹

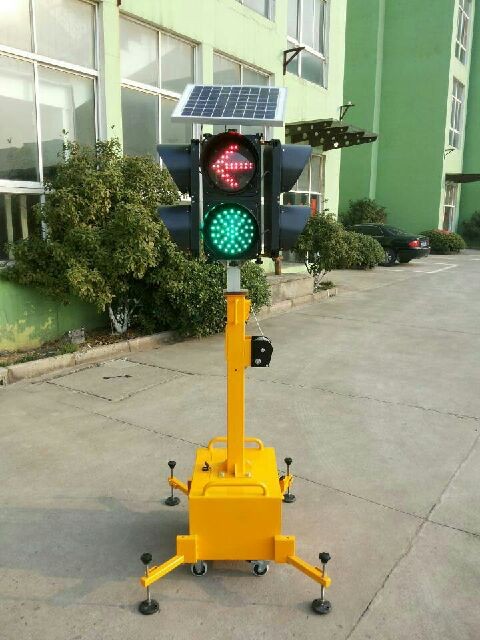

  移動燈由燈頭、可升降連接桿和底座組成。

2  燈頭：為四面結構，每面兩單元，分別為三合一左轉箭頭單元和三合一滿盤單元，單元規格Φ250mm。

2  連接桿：采用可升降方式，升降范圍60cm。建議在移動信號燈時通過升降搖臂將信號燈降至低。

2  底座：內部放置控制器、蓄電池以及充電器。

  初次安裝 ：由于運輸距離，廠家在運輸包裝前將移動燈分成燈頭、連接桿和底座拆分后分別打包，因此  用戶收到移動燈后請按如下步驟組裝：

2  固定連接桿和燈頭，通過廠家原配的螺絲等配件按上圖連接燈頭和連接桿，在連接前應將燈頭引出的連接線穿入連接桿中間的穿線管，并從連接桿下面拉出，注意不要損傷電纜外包橡膠皮。由于連接桿穿線管穿入燈頭月40cm，在計算穿線長度時應該長度。

2  固定連接桿和底座，打開底座門——>將控制器電源開關和底座側面的電源開關打到“關”位置——>將燈頭通過連接桿引出的電纜線穿入底座穿線管，并用鉤子等工具將電纜線從底座穿線管拉出——>用螺絲擰緊。

2  安裝帽沿，將廠家所配的帽沿用4*6不銹鋼螺絲固定在發光單元表面，注意應將帽沿嵌入蓋板夾層中。在安裝固定螺絲時不能一次性擰死，待四個螺絲均擰進后再統一擰緊。

2  接線，將燈頭引出線按線纜標記分別接入控制器接線板的接線柱中，注意按標記一一對應。

2  開機檢查，打開底座側面的電源開關，移動燈應正常工作，通過控制器面板檢查移動燈工作狀態。工作原理及操作方式見后面介紹。

  移動與使用 ：本移動燈為可移動設備，建議按如下步驟使用

2  將移動燈通過運輸工具運載到目的地。在搬運時特別是上下車時注意輕抬輕放，合理的方法是拉出底座下面的輔助拉手，一手抓住移動燈拖拉把手、另一手抓住輔助拉手，兩人同時用力抬升。

2  卸下移動燈后利用拖拉把手將移動燈挪到適當?shù)奈恢茫⒁鈱惭b太陽能板的一面朝向南方或東南方。

2  踩下腳輪止動板，放下輔助固定桿并將固定用的蝶形螺絲擰緊。

2  開機，本移動燈有兩個并聯開關，分別位于移動燈底座側面和控制器面板，任一個開關打開即表示開機。因此若不需要開底座門而簡單地開關機運行，應將控制器電源開關打到關位置。

2  移動燈開機后按黃閃（10秒）——>四面紅燈（5秒）——>正常運行順序投入運行。

2  檢查蓄電池，通過底座側面的電壓表檢查移動燈蓄電池電壓，若蓄電池電壓低于12V，應注意及時充電。

2  必要時設置運行參數，包括運行方式、相位控制方式等，有關操作方法參見后面介紹。

2  本移動燈安裝有太陽能板，但由于天氣等原因影響移動燈的充電效果，不適合長期使用，因此應定期檢查蓄電池是否欠壓。

2  使用結束，應首先關閉移動燈，將移動燈移到陽光照射條件良好的地方，并將移動燈太陽能板朝向正南或東南方向。

2  充電：若由于陽光條件不足導致蓄電池欠壓，應通過市電實施充電，本移動燈配有簡單充電器，充電方法為將移動燈自帶的電源線一頭插入移動燈側面的電源插座，另一頭插入市電插座。連續充電8小時以上。若需要快充，應向廠家另購專門充電器。



運行方式介紹

2  定周期運行方式，指控制器按預設的相位方案依次驅動信號燈的亮滅，具體運行哪套相位方案可以通過常量設置或時段方案設置進行選擇。

2  黃閃，機動車信號燈黃燈閃爍，黃閃可以通過面板上的開關人工切換，也可以通過多時段方案自動切換。

2  關燈，表示信號燈滅燈，關燈方式可以通過關閉控制器電源切換，也可以通過多時段方案自動切換。

運行方式切換
如上所述，信號燈運行方式包括定周期、黃閃、關燈、多時段、手動。

2  正常運行：開機后若狀態顯示區中“多時段”、“黃閃”、“手動”均不亮，即開關區中的“多時段”、“黃閃”、“手動”開關均打到“O”位置，表示控制器處于正常相位運行狀態，將自動取出常量設置中預設的相位方案運行，液晶顯示屏顯示當前運行狀態和，如“A－XX：YY”，其中“A“表示當前運行的相位，如1表示當前運行在第1相位、2表示運行在第二相位，等等，XX表示A向，YY表示B向。

2  手自動切換，在信號燈運行在定周期狀態下，若將“手動”開關打到“手動”位置，相應“手動”指示燈亮，信號燈將停留在當前燈色不變，一直到用戶將“手動”開關打回到“自動”位置。

2  黃閃切換，若將“黃閃”開關打到“黃閃”位置，則無論其他開關打到何位置，信號燈均運行“黃閃”。

2  多時段切換，若將“黃閃”開關打到“正常”位置，將“多時段”開關打到“多時段”位置，信號燈將按多時段方式運行，控制器通過判斷當前時間處于時段方案中的哪個時段區間，并取出該區間的運行參數執行相關的運行方式，如定周期、黃閃、關燈等。有關多時段的設置參見下面有關介紹。

2  相位方案提取，控制器在正常運行狀態下（即“多時段”、“黃閃”、“手動”開關均打到“O”位置），通過常量設置中的個參數決定當前運行第幾套相位方案；若控制器處于多時段運行方式，則由多時段運行參數中的第4個參數決定當前時段運行的相位方案序號。

手動和手動換相

2  正常多相位定周期運行方式下的手動換相：將“手動”開關打到“手動”，再將開關打回“自動”位置，完成一次手動換相。

2  手動和手動換相：

ü 將“手動”開關打到“手動”位置，相應“手動”指示燈亮，信號燈將停留在當前燈色不變。

ü 若需要換相，將“手動”開關打到“自動”位置，待燈色切換后再將開關打到“手動”位置，完成一次手動狀態下面的手動換相。

注意：為了交通安全，無論何時，燈色切換均需經過：綠燈－綠閃－黃燈－紅燈－綠燈過程。
